ИМПУЛЬС Комплект параллельной работы для ИБП МОДУЛЬ/МУЛЬТИПЛЕКС

Комплект параллельной работы (Кабель) для ИБП МОДУЛЬ/МУЛЬТИПЛЕКС

Кабель параллельной работы является ключевым элементом для объединения нескольких источников бесперебойного питания ИМПУЛЬС серий МОДУЛЬ и МУЛЬТИПЛЕКС в единую мощную и отказоустойчивую систему. Он обеспечивает мгновенный обмен служебными данными между устройствами, превращая независимые ИБП в согласованный энергетический монолит.

Для чего нужен коммуникационный кабель?

При параллельном соединении ИБП (для наращивания общей мощности или создания резервирования по схеме N+1) все аппараты должны работать абсолютно синхронно. Данный кабель образует высокоскоростную цифровую шину, которая позволяет ИБП непрерывно «общаться» друг с другом. Благодаря этому система может:

• Идеально синхронизировать выходное напряжение, частоту и фазу на всех устройствах.
• Строго пропорционально распределять общую нагрузку между инверторами, исключая перегрузку отдельных блоков.
• Синхронно переключать режимы (например, одновременный и бесшовный переход всех ИБП на питание от батарей или переключение на статический байпас).

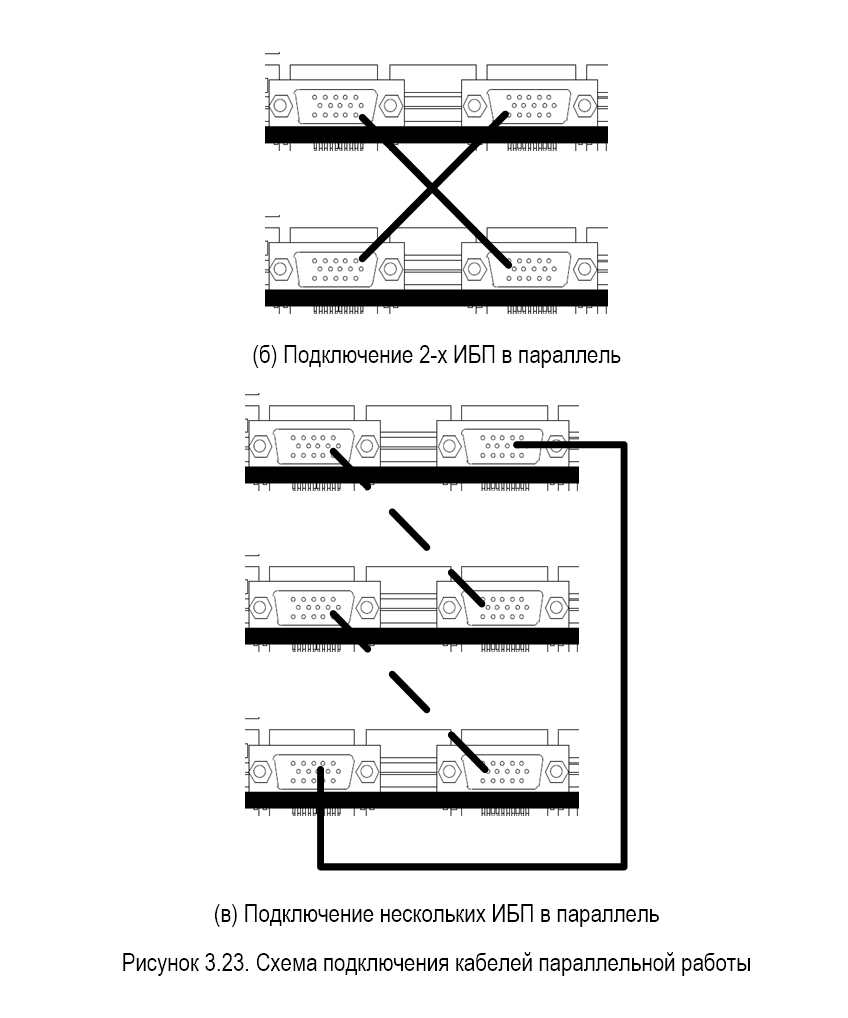

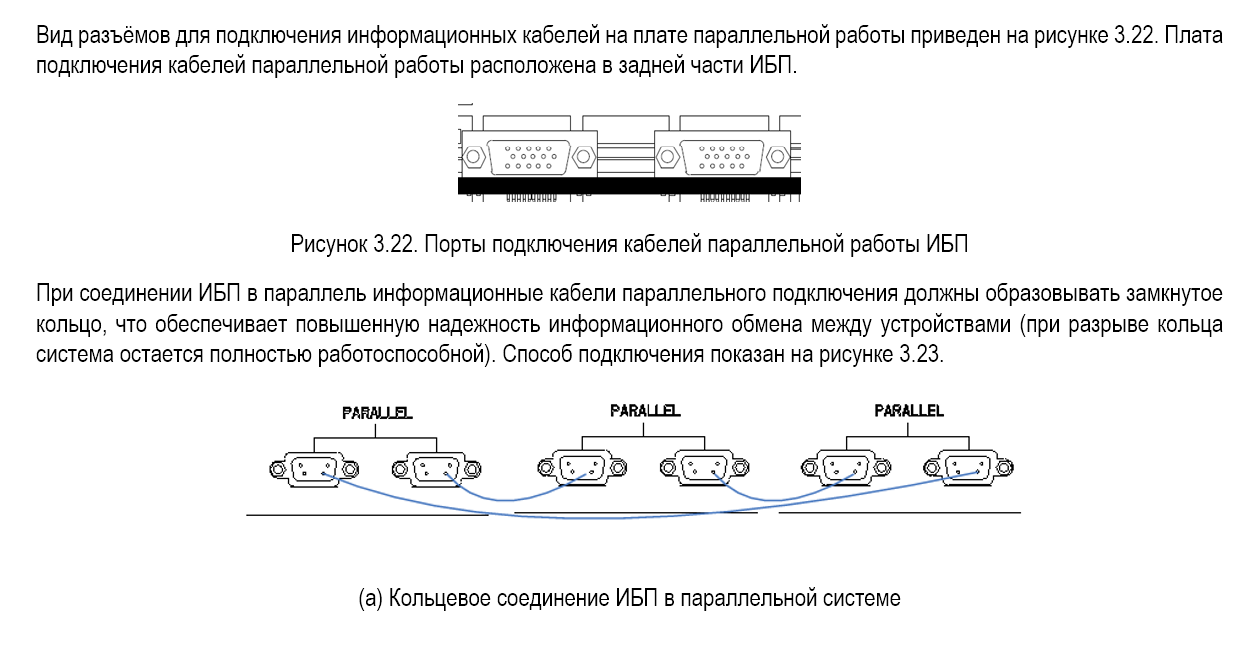

Топология подключения: кольцевое резервирование

Для обеспечения абсолютной надежности дата-центров и критичных узлов, связь между ИБП строится по резервированной кольцевой топологии. Это означает, что количество кабелей в системе всегда равно количеству объединяемых ИБП.

Например, для параллельной работы двух ИБП необходимо два кабеля, для трех — три и так далее. Кабели соединяют платы управления последовательно, а последний кабель замыкает цепь обратно на первый ИБП. Такое «кольцо» гарантирует 100% отказоустойчивость: если один кабель будет случайно поврежден или отсоединен, обмен данными пойдет по резервному пути в обратном направлении, и система продолжит штатную работу без сброса нагрузки.

Особенности и преимущества:

• Обеспечение безопасного масштабирования мощности ЦОД и построения схем резервирования N+1.
• Высокая скорость передачи данных и надежная экранировка от электромагнитных промышленных помех.
• Формирование замкнутого коммуникационного кольца, исключающего единую точку отказа связи.
• Полное устранение уравнительных токов между параллельными источниками питания.
• Быстрое и удобное подключение plug-and-play к штатным портам параллельной работы ИБП.
