ИМПУЛЬС Карта "сухих" контактов для ИБП ФОРА/ФОРВАРД, 1-20кВА, 1/1 и 3/1, DB9
В наличии
3 896 ₽
Характеристики
Основные характеристики
- Назначение опции
- подключение ИБП к системе мониторинга
- Тип опции
- карты «сухих» контактов
- Артикул
- CNRLFN01
Особенности
Карта «сухих» контактов AS400 DB9 (1-20 кВА, 1/1 и 3/1)
Встраиваемая карта релейных («сухих») контактов с портом DB9 предназначена для подключения ИБП ИМПУЛЬС серий ФОРА и ФОРВАРД (мощностью 1–20 кВА, конфигурации 1/1 и 3/1) к внешним системам мониторинга, промышленным ПЛК, панелям оповещения и системам диспетчеризации зданий.
Стандартный интерфейсный разъем DB9 (D-Sub) обеспечивает надежное соединение с управляющими кабелями, а гальванически изолированные сигналы гарантируют защиту чувствительной автоматики от скачков напряжения и сетевых помех.
Основные характеристики
- Интерфейсный разъем: DB9 (D-Sub 9 pin)
- Внешнее питание (VCC): 12…24 В постоянного тока (DC)
- Гальваническая развязка: защита внешнего оборудования от помех
- Совместимость: ИБП ИМПУЛЬС серии ФОРА / ФОРВАРД 1-20 кВА (1/1 и 3/1)

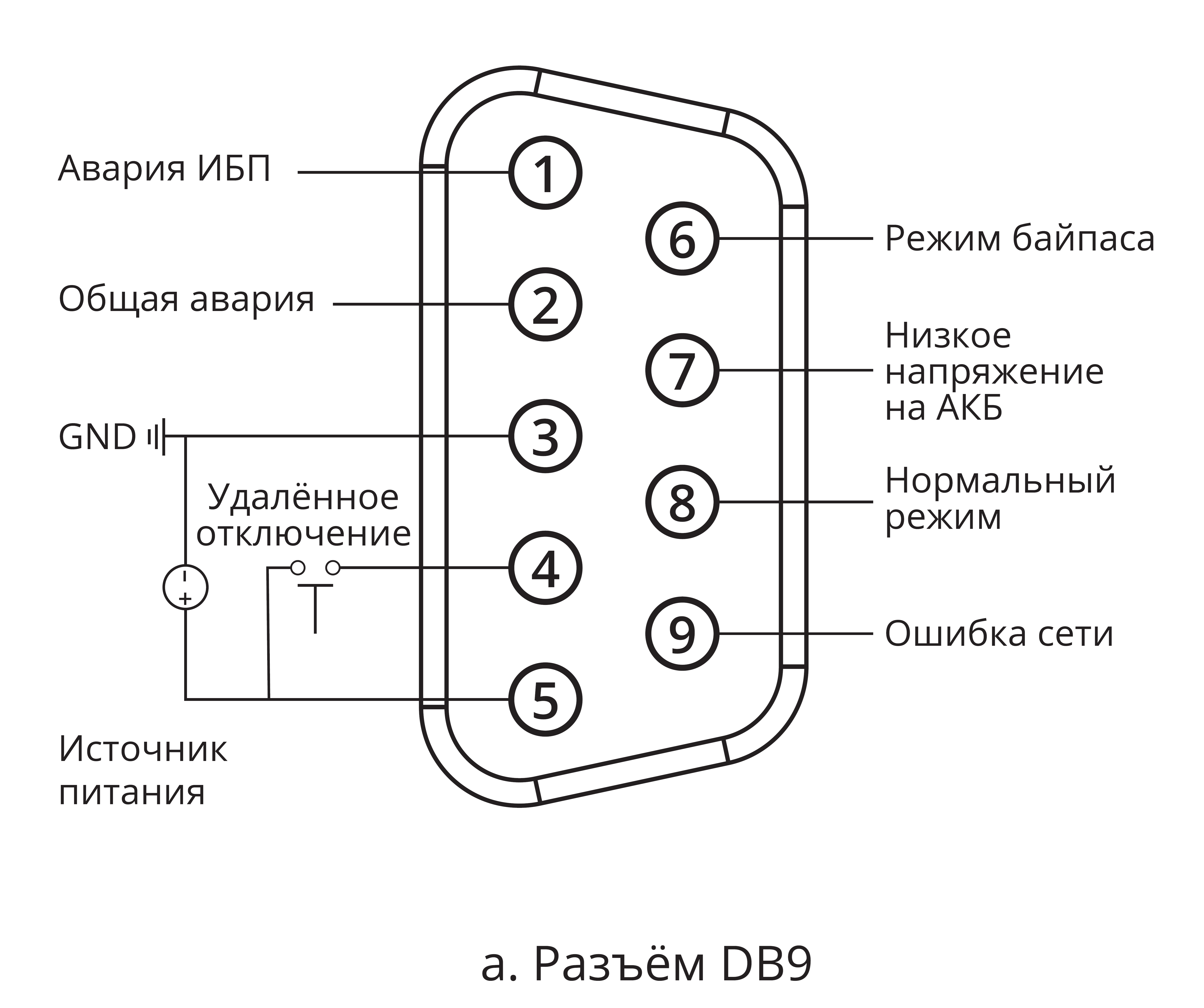

Назначение контактов разъема DB9
| Контакт DB9 | Сигнал | Описание и логика работы |
|---|---|---|
| 1 | Авария ИБП | Контакт 1 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC). |
| 2 | Общая авария | Контакт 2 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC). |
| 3 | GND | Заземление внешнего источника питания. |
| 4 | Удалённое отключение | Если питающая сеть доступна, ИБП отключает выпрямитель и инвертор. В режиме работы от АКБ — полностью отключается. |
| 5 | Источник питания | Внешний источник питания 12…24 В постоянного тока. |
| 6 | Режим байпаса | Контакт 6 замкнут при работе в режиме байпаса. Контакт нормально разомкнут (NO). |
| 7 | Низкое напряжение на АКБ | Контакт 7 разомкнут при низком напряжении на АКБ. |
| 8 | Нормальный режим | Контакт 8 замкнут при работе в нормальном режиме. |
| 9 | Ошибка сети | Контакт 9 разомкнут при ошибке сети. |
