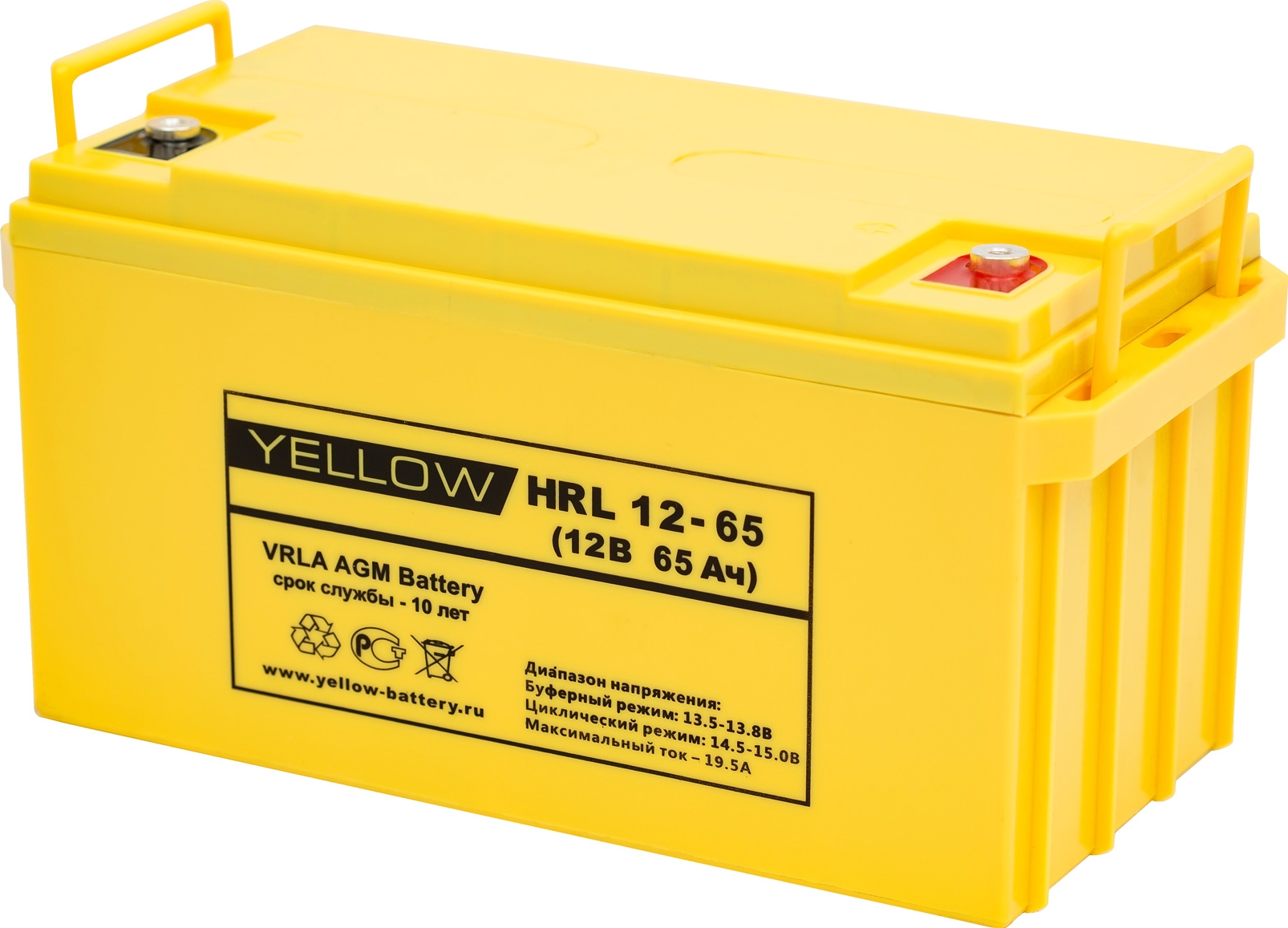

YELLOW HRL 12-65 - аккумуляторная батарея для ИБП в Санкт-Петербурге
В наличии
16 936 ₽
Характеристики
Основные характеристики АКБ
- Тип исполнения
- AGM
- АКБ
- 1
- Номинальная ёмкость
- 65 Ач
- Номинальная емкость - 1 часовой разряд (10.1 А; 1.8 В/эл)
- 0
- Номинальная емкость - 1 часовой разряд (34.2 А; 1.65 В/эл)
- 40
- Номинальная емкость - 3 часовой разряд (1.75 В)
- 0
- Номинальная емкость - 5 часовой разряд (9.23 А; 1.75 В/эл)
- 57
- Номинальная емкость - 10 часовой разряд (5.5 А; 1.8 В/эл)
- 65
- Напряжение
- 12 В
- Число элементов
- 6
- Ток короткого замыкания
- 0
- Саморазряд
- 3% емкости в месяц при 20°C
- Внутреннее сопротивление полностью заряженной батареи (25°C)
- 6
- Объем электролита (л)
- 0
- Кол-во выводов
- 0
- Артикул
- HRL 12-65
- Серия
- HRL
Массо-габаритные характеристики
- Длина
- 350 мм
- Ширина
- 167 мм
- Высота
- 179 мм
- Масса
- 20 кг
- Вес без электролита (кг)
- 14 кг
Производитель
- Срок службы
- 10
- Страна
- Китай
Таблица разрядности
Разряд постоянным током, А (при 25°С)
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 10 ч | 15 ч | 20 ч |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.60 | 207.2 | 142 | 109 | 65.3 | 40.2 | 23.8 | 16.9 | 13.7 | 11.7 | 6.62 | 5.11 | 3.51 |
| 1.65 | 201.1 | 137 | 107 | 64 | 39.6 | 23.6 | 16.8 | 13.6 | 11.6 | 6.6 | 5.09 | 3.5 |
| 1.70 | 183.9 | 132 | 103 | 62.1 | 38.6 | 23.4 | 16.7 | 13.5 | 11.5 | 6.58 | 5.15 | 3.49 |
| 1.75 | 177.6 | 126 | 99.2 | 60.6 | 37.8 | 23 | 16.6 | 13.4 | 11.4 | 6.55 | 5.14 | 3.47 |
| 1.80 | 163.4 | 119 | 93.9 | 58.3 | 36.6 | 22.5 | 16.1 | 13 | 11.1 | 6.5 | 5.56 | 3.45 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 10 ч | 15 ч | 20 ч |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.60 | 369.92 | 255 | 199.83 | 122.17 | 76.33 | 45.83 | 33.17 | 26.83 | 23 | 13.17 | 10.19 | 7.02 |
| 1.65 | 358.48 | 247.33 | 195 | 119.67 | 75.17 | 45.5 | 33 | 26.67 | 22.83 | 13.15 | 10.34 | 7 |
| 1.70 | 332.4 | 237.17 | 187.83 | 116 | 73.33 | 45.17 | 32.67 | 26.5 | 22.67 | 13.1 | 10.38 | 6.98 |
| 1.75 | 320.32 | 227 | 181.5 | 113.17 | 71.67 | 44.5 | 32.5 | 26.17 | 22.5 | 13.03 | 10.41 | 6.93 |
| 1.80 | 305.77 | 214.33 | 171.83 | 109.17 | 69.5 | 43.33 | 31.5 | 25.5 | 21.83 | 12.93 | 11.16 | 6.88 |
